Os ydych chi'n chwilio am y pwmp dŵr electronig 240w, croeso i chi gyfanwerthu'r cynnyrch o'n ffatri. Fel un o gynhyrchwyr a chyflenwyr blaenllaw yn Tsieina, byddwn yn cynnig y gwasanaeth gorau a darpariaeth gyflym i chi. Nawr, gwiriwch y dyfynbris gyda'n gwerthwr.

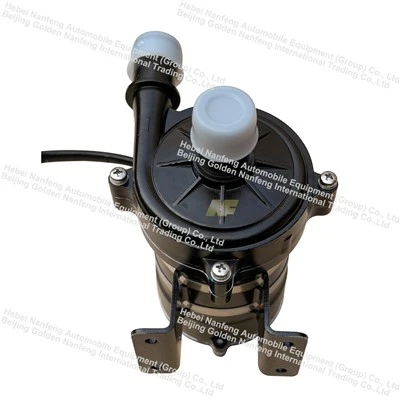

Pwmp dŵr electronig 240W





Mae'r pwmp dŵr electronig 240W hwn yn bwmp y gellir ei addasu ar gyfer cyflymder sy'n cael ei yrru gan fodur DC di-frwsh, gyda chylchdroi'r modur yn cael ei reoli gan reolydd.



Gellir defnyddio'r pwmp dŵr electronig 240W hwn mewn systemau oeri prif injan modurol, systemau oeri ategol, systemau oeri pecynnau batri, a dyfeisiau storio ynni. Mae'n darparu ynni ar gyfer llif oerydd i wahanol bwyntiau afradu gwres, gan wneud y mwyaf o effeithiolrwydd systemau rheoli thermol amrywiol a sicrhau eu gweithrediad sefydlog.





1 Cyfansoddiad adeileddol



Mae'r gyfres hon o bympiau dŵr electronig 240W yn bwmp modur tun sy'n cael ei yrru gan fodur di-frwsh. Mae'r prif gydrannau fel a ganlyn:

1. Modur di-frwsh DC, gan gynnwys cynulliad cylchdroi (cynulliad impeller, cynulliad cysgodi, fflans, cynulliad rotor) a thai stator.
2. Rheolydd (cynulliad PCB) ar gyfer cyfathrebu â'r brif uned reoli a rheoli'r modur DC di-frws.
3. Gorchudd pwmp ar gyfer cysylltu â'r cerbyd, injan, a system oeri.
4. Gorchudd cefn modur heb frwsh gan gynnwys cysylltydd ar gyfer cysylltu â'r cerbyd.



2 Paramedrau sylfaenol



1	Enw Cynnyrch	Pwmp dŵr trydan
2	Model Cynnyrch	02.03.622.2019
3	Foltedd Cyfradd	DC24V
4	Amrediad Foltedd Gweithredu	DC18V-32V
5	Cyfredol â Gradd	Llai na neu'n hafal i 11.5A
6	Pŵer Mewnbwn	240W
7	Cyfradd Llif Raddedig	Yn fwy na neu'n hafal i 3000L/h@13m
8	Pen Uchaf	Yn fwy na neu'n hafal i 20m



3 Paramedrau perfformiad



1	Rhychwant oes	Mwy na neu'n hafal i 20000 awr
2	Gradd dal dwr	IP68
3	Lliw	Du
4	Graddiad amgylcheddol	Cydymffurfio â gofynion amgylcheddol RoHS
5	Deunydd ffrâm	ADC12
6	Lefel sŵn	Llai na neu'n hafal i 60dB ar bellter o 1 metr
7	Perfformiad selio	Pwysedd prawf 400 kPa, amser prawf 10 s, gollyngiad Llai na neu'n hafal i 120 Pa
8	Egwyddor gweithio	Pwmp allgyrchol
9	Cais	System oeri cylchrediad dŵr ar y bwrdd



4 Cromlin Perfformiad



5 Amgylchedd Defnydd



1	Tymheredd gweithredu	-50 gradd ~ 125 gradd
2	Tymheredd storio	-50 gradd ~ 125 gradd
3	Math hylif	Gwrthrewydd
4	Math cyflenwad pŵer	Cyflenwad pŵer DC



6 Ongl Gosod a Argymhellir



Ongl gosod a argymhellir:

Ar ôl ei osod, cadwch yr ongl rhwng llinell ganol y fewnfa a'r awyren lorweddol rhwng -5 gradd a +5 gradd, fel y dangosir yn y ffigur isod.

Ar ôl ei osod, cadwch yr ongl rhwng llinell ganol yr allfa ddŵr a'r llorweddol rhwng 5 gradd a +90 gradd, fel y dangosir yn y ffigur isod.



★ Mae angen cadarnhau'r dull gosod penodol gyda'n peirianwyr.





	PIN	PIN	Disgrifiad	Uchafswm cerrynt gweithredu
	1	Terfynell cyflenwad pŵer negyddol	Grym	11.5A
	4	Terfynell cyflenwad pŵer cadarnhaol	Grym	11.5A





Gwarchod Cysylltiad Gwrthdroi

O fewn yr ystod foltedd gweithredu arferol, os caiff terfynellau cadarnhaol a negyddol y cyflenwad pŵer eu gwrthdroi, bydd y pwmp dŵr yn rhoi'r gorau i weithio ac ni fydd yn darparu unrhyw signal adborth, ond ni fydd yn cael ei niweidio. Bydd yn ailddechrau gweithrediad arferol ar ôl i'r cyflenwad pŵer gael ei ailgysylltu'n gywir.



Diogelu overvoltage

Pan fydd foltedd y cyflenwad pŵer yn fwy na 33V (±0.5V) am 0.5s, bydd y pwmp dŵr yn rhoi'r gorau i weithio ac yn darparu signal bai.

Pan fydd y foltedd yn is na 32V (±0.5V) am 1s, bydd y pwmp dŵr yn ailgychwyn.



Diogelu Undervoltage

Pan fydd foltedd y cyflenwad pŵer yn llai na 17V (±0.5V) am 0.5s, bydd y pwmp dŵr yn rhoi'r gorau i weithio ac yn darparu signal bai.

Pan fydd y foltedd yn uwch na 18V (±0.5V) am 1s, bydd y pwmp dŵr yn ailgychwyn.



Amddiffyn Rotor wedi'i Stopio

Os yw gwrthrych tramor sydd ar y gweill yn achosi i'r rotor jamio, bydd yn rhoi'r gorau i weithio yn awtomatig ac yn darparu signal bai, gan ailgychwyn eto ar ôl 2s. Os na chaiff y bai ei glirio, bydd y pwmp dŵr yn ailgychwyn 50 gwaith cyn stopio.



Amddiffyn Rhedeg Segur

Pan fydd cyflymder y pwmp dŵr yn fwy na 3400 rpm, os yw defnydd pŵer y pwmp dŵr yn llai na 60W, mae'r pwmp dŵr yn mynd i mewn i gyflwr gweithredu cyflymder isel, yn stopio ar ôl 15 munud, yn adrodd am nam, ac yn ailddechrau gweithredu ar ôl pŵer. Os bydd y biblinell yn dychwelyd i normal yn ystod gweithrediad cyflymder isel, bydd y pwmp dŵr yn gadael y cyflwr gweithredu cyflymder isel.



Dros{0}}Diogelu Tymheredd

Pan fydd tymheredd yr MCU yn fwy na 150 gradd, mae'r pwmp dŵr yn rhoi'r gorau i weithio ac yn adrodd am signal nam. Pan fydd y tymheredd yn parhau i fod yn is na 145 gradd am 5 eiliad, mae'r pwmp dŵr yn ailgychwyn.



Diogelu Overcurrent

Pan fydd y pwmp dŵr yn canfod cerrynt sy'n fwy na 55A, mae'r pwmp dŵr yn rhoi'r gorau i weithio, yn adrodd am signal nam, ac yn ailgychwyn eto ar ôl 3 eiliad. Os na chaiff y bai ei glirio, bydd y pwmp dŵr yn ailgychwyn 50 gwaith cyn stopio.





	Ffenomen nam	Rrhwyddineb	Mdull
1	Nid yw'r pwmp dŵr yn gweithio	1. y rotor yn sownd oherwydd mater tramor.	Tynnwch unrhyw fater tramor a allai fod yn achosi i'r rotor atafaelu.
		2. Mae'r bwrdd rheoli wedi'i ddifrodi.	Amnewid y pwmp dŵr.
		3. Nid yw'r llinyn pŵer wedi'i gysylltu'n iawn.	Gwiriwch fod y cysylltwyr wedi'u cysylltu'n iawn.
2	Swn uchel	1. Mae amhuredd yn y pwmp.	Cael gwared ar unrhyw amhureddau.
		2. Mae nwy yn y pwmp na ellir ei ollwng.	Pwyntiwch yr allfa ddŵr i fyny i sicrhau nad oes aer yn y ffynhonnell hylif.
		3. Nid oes unrhyw hylif yn y pwmp, ac mae'r pwmp yn rhedeg yn sych.	Gadewch i'r pwmp gynnal cyflenwad cyson o hylif.





1. Gwiriwch y pwmp dŵr a chysylltiadau piblinell ar gyfer tyndra. Os yw'n rhydd, tynhewch y clampiau gyda wrench clamp.

2. Gwiriwch y sgriwiau sy'n cysylltu pen y pwmp a'r modur am dyndra. Os ydynt yn rhydd, tynhewch nhw gyda sgriwdreifer Phillips.

3. Gwiriwch osodiad y pwmp dŵr i gorff y cerbyd. Os yw'n rhydd, tynhewch ef gyda wrench.

4. Gwiriwch y terfynellau y tu mewn i'r cysylltydd am gyswllt da.

5. Glanhewch lwch a baw o wyneb allanol y pwmp dŵr yn rheolaidd i sicrhau afradu gwres priodol.





1. Rhaid gosod y pwmp dŵr yn llorweddol, i ffwrdd o ardaloedd tymheredd uchel, mewn lleoliad â thymheredd isel neu gylchrediad aer da, ac mor agos â phosibl at y rheiddiadur i leihau ymwrthedd mewnfa. Dylai uchder y gosodiad fod yn fwy na 500mm o'r ddaear, tua-chwarter cyfanswm uchder y rheiddiadur.

2. Rhaid peidio â gweithredu'r pwmp dŵr yn barhaus gyda'r falf allfa ar gau, gan y bydd hyn yn achosi i'r cyfrwng anweddu y tu mewn i'r corff pwmp. Wrth atal y pwmp, peidiwch byth â chau'r falf fewnfa cyn atal y pwmp, gan y bydd hyn yn achosi ymyrraeth sydyn yn y llif hylif.

Gwaherddir defnydd hir o'r pwmp heb hylif yn llym. Bydd diffyg iro yn achosi traul carlam ar rannau mewnol, gan leihau hyd oes y pwmp.

4. Lleihau'r defnydd o droadau yn y gosodiad pibell oeri (mae troadau llai na 90 gradd wedi'u gwahardd yn llym yn yr allfa) i leihau ymwrthedd pibellau a sicrhau llif dirwystr.

5. Cyn ei ddefnyddio gyntaf ac ar ôl cynnal a chadw, rhaid glanhau'r pwmp dŵr yn llawn i sicrhau bod y pwmp a'r bibell sugno yn cael eu llenwi ag oerydd.

6. Peidiwch â defnyddio hylifau sy'n cynnwys amhureddau sy'n fwy na 0.35mm neu ronynnau magnetig; bydd hyn yn achosi jamio pwmp a difrod gwisgo.

7. Mewn-amgylchiadau tymheredd isel, sicrhewch na fydd y gwrthrewydd a ddefnyddir yn rhewi nac yn mynd yn rhy gludiog.

8. Os oes dŵr ar y pinnau cysylltydd, glanhewch nhw cyn eu defnyddio.

9. Pan na chaiff ei ddefnyddio am gyfnodau estynedig, gorchuddiwch â gorchuddion llwch i atal llwch rhag mynd i mewn i'r fewnfa a'r allfa.

10. Cyn gyrru ymlaen, gwiriwch fod y cysylltiadau'n gywir; fel arall, gall camweithio ddigwydd.

11. Dylai'r cyfrwng oeri fodloni gofynion safonau cenedlaethol.
